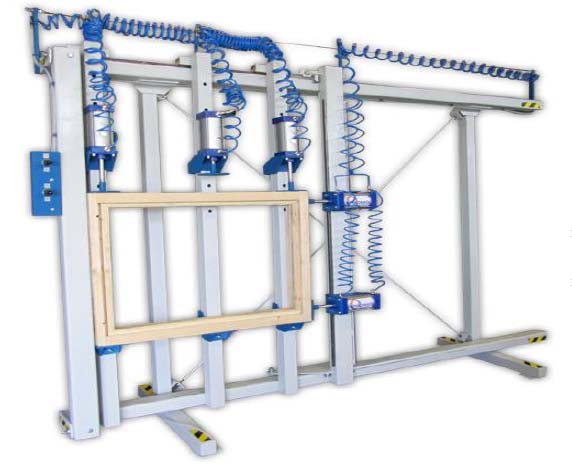

Пневматическая сборочная вайма ВСП 25х12

Сборочная вайма предназначена для сборки окон и дверей. В комплектации с фронтальными прижимами возможно использование для склеивания щита и т.д.
Прочная сварная конструкция, изготовленная из профиля замкнутого сечения, гарантирует устойчивую работу пресса при больших нагрузках. В стандартной комплектации оснащается тремя вертикальными и двумя горизонтальными прессующими блоками. Горизонтальные перемещаемые прессующие блоки расположены на вертикальной передвижной стойке. Нижние опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция  позволяет оперативно изменять размер зоны прессования. Управление работой цилиндров производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается. По запросу оснащается фронтальными прижимными балками с ручным прижимом.

Описание конструкции и технологии работы пневматической сборочной ваймы ВСП 25х12 :

Прочная сварная конструкция  пневматической сборочной ваймы, изготовленная из толстостенного профиля замкнутого сечения и гарантирует устойчивую работу ваймы при больших нагрузках. В стандартной комплектации сборочная вайма оснащёна тремя вертикальными и двумя горизонтальными прессующими блоками. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке. Опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования. Цилиндр среднего вертикального прессующего блока при необходимости отключается. В конструкции используются пневмокомпоненты ведущих европейских производителей. По запросу сборочная вайма может быть оснащёна фронтальными прижимными балками с ручным прижимом.

Технические характеристики
Максимальный размер зоны прессования,мм - 2500х1200х100
Минимальный размер зоны прессования,мм - 550х230х30
Вертикальные прессующие блоки, шт - 3
Горизонтальные прессующие блоки, шт - 2
Ход пневмоцилиндров, мм - 100
Давление пневмоцилиндра (6 бар),кг - 470
Макс. расход воздуха, л/цикл - 20
Габаритные размеры (длина х глубина х высота), мм - 3450х1080х1920
Вес, кг - 350
Дополнительное оснащение:
Фронтальная балка с ручным прижимом
Вертикальный пневматический прессующий блок (отключаемый)
