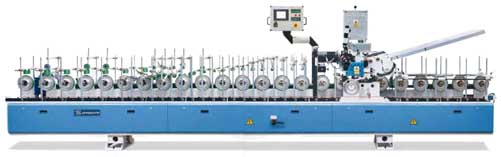

Станок для окутывания профильных погонажных изделий BARBERAN PL32 (Испания)
Станок для окутывания профильных погонажных изделий с использованием ЭВА и полиолефинового клея-расплава. Станок предназначен для нанесения листовых и рулонных (опционально) материалов: облицовочных бумаг, CPL и шпона на профильные погонажные изделия, изготовленные из массива древесины, ДСП, МДФ и прочих материалов на древесной основе.
Техническое описание станка BARBERAN PL32
- Ширина профиля-300 mm
- Максиммальная высота профиля 50 mm
- Минимальная длина профиля 800 mm
- Ширина материала для окутывания 40-300 mm
- Максимальная ширина шпона-300 mm
- Скорость подачи 10-60 m\min
- Рассстояние между валами передвижения 250 mm
- Мощность двигателя конвейера 1,5кВт
- Общая мощность базового станка 19 кВт
- Параметры электрической сети 380 В, 50 Гц
- Базовая длина станины 5000 mm
|
 |
Клеенаносящая узел — имеет емкость для плавления клея на 20 кг. клея, направляющими для подачи окутывающего материала с механической регулировкой, электронным контролем скорости вращения наносящего ролика и механизмом синхронизации с подачей заготовки. Клеенаносящий узел укомплектована ребристым роликом с насечкой 2мм для работы со шпоном. Возможны другие варианты клеенаносящего вала. Скорость плавления клея 25 кг/час. Мощность нагревателей в плавильном баке - 6 кВт, на узле нанесения- 5,4 кВт. Установлена система быстрой смены клеенаносящего вала.
|
 |
- Опционально на станок сери PL можно установть систему быстрой подачи клея-расплава. Общая мощность экструдера 11 кВт. При этом можно достигнуть максимальной производительности от станка.
- Опционально на станок сери PL можно также установть узел для нанесения ПВА клея и конвективный сущильный тоннель.
|
 |
На входе станка установлены направляющие для ровной подачи профилей с быстрой регулировкой. В базовой комплектации поставляются комплет суппортов для крепления прижимных роликов, набор стандартных прижимных роликов. Присутствует система быстрого симметричного раздвижения транспортных роликов по всей длине станины. Система облегчает перенастройку станка для окутывания профиля с другой шириной- подача заготовок всегда происходит параллельно продольной оси станины.
|
 |
Дополнительные опции станка BARBERAN RP30
- Горизонтальный верхний щеточный узел (код 400)
- Боковые щеточные узлы (код 405)
- Узел предварительного прогрева заготовки инфракрасными лампами мощностью 1000Вт (код 735)
- Узел предварительного прогрева заготовки инфракрасными лампами мощностью 2000Вт (код 736)
- Дополнительный плавильный бак (код 305)
- Размоточный узел для руллонных материалов с пневматической шпулей диаметром 76 или 152 мм (код 600)
|
 |
- Удлинение станины для установки дополнительного оборудования или увеличения зоны окутывания. Удлинение включает дополнительные транспортные ролики и суппорты для крепления прижимных роликов (код 800)
- Сменная кассета для крепления прижимных роликов. Кассета позволяет быстро перенастраивать станок для окутывания другого профиля (код 840)
- Дополнительный набор прижимных роликов (код 842)
- Промышленые фены для реактивации клея (код 705)
- Обдуватель холодным воздухом для очистки заготовок (код 710)
|
 |
Дополнительное оборудование для станка BARBERAN PL32
- Фрезерный узел для подрезки излишка (свесов) шпона или ламината с профиля. Варианты исполнения, как с копирами , так и без них.
- Фрезерный узел для пиления, глубокого фрезерования (под резинку). Используются следующие мощности двигателей : 3 / 4,4 / 5,5 / 7,5 кВт.
- Модули оснащены транспортными колесами и включаются в единую систему автоматического управления станком.
- Существуют различные варианты подающих и выходных конвейеров.
|
 |
|
